1-معرفی محصول

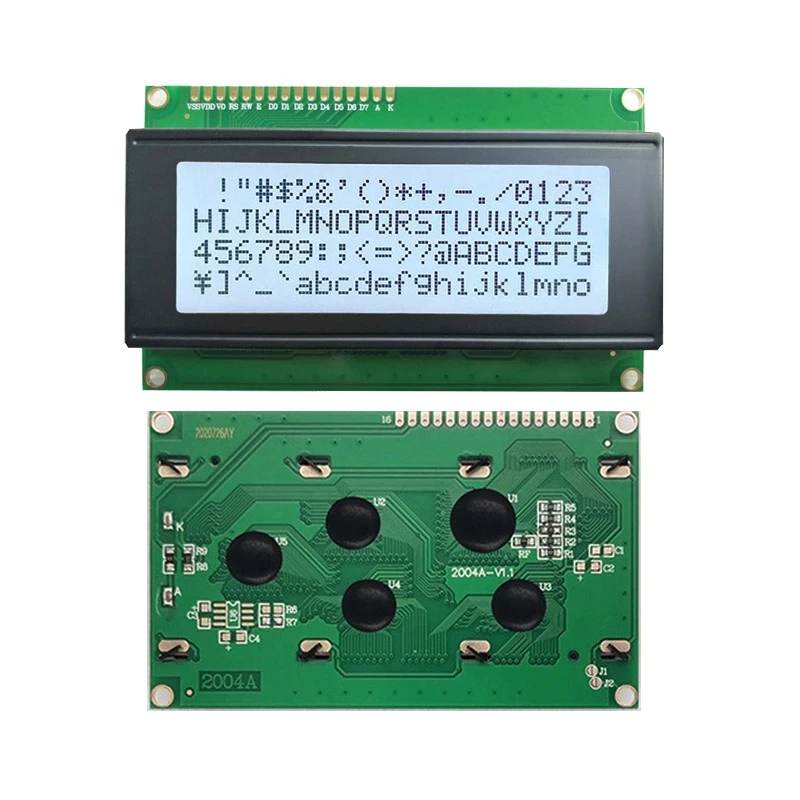

ماژول 2004LCD یک ماژول نمایشگر کریستال مایع است که مبتنی بر فناوری COB (Chip-on-Board) است. "2004" در نام خود به وضوح پیکسل آن 20 ستون × 4 ردیف اشاره دارد.
2.ویژگی محصول و کاربرد
یکپارچگی بالا:فناوری COB باعث می شود مدار درایور نمایشگر و پنل LCD بسیار یکپارچه شده و باعث صرفه جویی در فضا و هزینه شود.
جلوه نمایش خوب: می تواند متن و نمادهای واضح را نمایش دهد و از فونت ها و کاراکترهای متعدد پشتیبانی کند.
پایداری قوی:ساختار بسته بندی COB می تواند مقاومت صفحه نمایش را در برابر تاثیرات محیطی و پایداری بهبود بخشد.
طراحی کم مصرف:مناسب برای دستگاه های با باتری، می تواند عمر باتری را افزایش دهد.
رابط کاربری گسترده:از چندین روش رابط مانند سریال و موازی پشتیبانی می کند که برای ادغام در سیستم های مختلف راحت است.
بسیار یکپارچه، کاهش پیچیدگی مدارهای محیطی.
جلوه نمایش واضح، مناسب برای متن های مختلف و نمایش گرافیکی ساده.
پایداری قوی، سازگاری با محیط های کاری مختلف.
پشتیبانی از چندین روش رابط، سازگاری آسان با کنترلرهای مختلف.
نمی تواند انیمیشن های پیچیده و تصاویر با وضوح بالا را نمایش دهد. به مدار راننده و پشتیبانی کنترلر خاص نیاز دارد.
صفحات LCD 2004 معمولاً از طریق یک کنترلر به برد کنترل اصلی متصل می شوند و کاربران می توانند از طریق برنامه نویسی محتوای نمایشگر و فرمت آن را کنترل کنند. هنگام استفاده، به سیم کشی صحیح توجه کنید و از خم شدن بیش از حد سیم ها برای اطمینان از اثرات طبیعی نمایشگر خودداری کنید.
اتصال برق:برای اطمینان از اتصال صحیح رابط الکتریکی، منبع تغذیه و خطوط سیگنال کنترل را وصل کنید.
رابط کنترل:رابط سریال یا موازی مناسب را با توجه به نیاز انتخاب کنید و یک برنامه کنترلی برای انتقال داده و کنترل نمایش بنویسید.
توسعه نرم افزار:از یک میکروکنترلر یا میکرو کامپیوتر تک تراشه برای نوشتن برنامه های نرم افزاری برای مدیریت و به روز رسانی محتوای نمایش استفاده کنید.
4. برنامه محصول
کنترل صنعتی:به عنوان یک دستگاه نمایشگر برای تابلوهای کنترل صنعتی.
ابزار:مانند تجهیزات اندازه گیری الکترونیکی و صفحه نمایش ابزار.
لوازم الکترونیکی مصرفی:مانند کنسول های بازی الکترونیکی، کتابخوان های الکترونیکی و غیره.
دستگاه های خانه هوشمند:مانند ترموستات هوشمند، پریزهای هوشمند و غیره.
ابزار اندازه گیری قابل حمل؛ تابلوهای کنترل صنعتی; لوازم الکترونیکی مصرفی قابل حمل و سایر محصولات.
سازگاری با محیط:اطمینان حاصل کنید که از آن در محدوده دما و رطوبت مناسب استفاده می شود تا تاثیری بر اثر نمایشگر و عمر آن نداشته باشد.
حفاظت استاتیک:در هنگام جابجایی و نصب از الکتریسیته ساکن خودداری کنید تا به صفحه LCD و مدار حرکت آن آسیب نرسد.
سازگاری پارامترهای الکتریکی:اطمینان حاصل کنید که پارامترهای الکتریکی و سطوح سیگنال کنترلر و ماژول نمایشگر برای جلوگیری از آسیب تجهیزات یا عملکرد غیرعادی سازگار هستند.
صفحه نمایش LCD 2004 به دلیل پایداری قوی، جلوه نمایش خوب و سازگاری گسترده، یکی از راه حل های نمایش ایده آل در بسیاری از طرح های محصولات الکترونیکی است.
6. پارامتر محصول (مشخصات)
|
اندازه ماژول: 116X36X13.4/10.9mm |
مساحت نمای نمایشگر: 83X18.4mm |
|
نوع LCD: STN/POSITIVE/TRANSFLECTIVE |
زاویه دید: ساعت 6 |
|
IC درایور: SPLC780D یا معادل آن (AIP31066) |
نوع درایور نور پس زمینه: Power/3.3V/5.0VHITE |
|
مدار DC به DC: Build-In |
وزن: TBD |
|
پین |
سمبل |
|
|
1 |
در مقابل |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
