1. معرفی محصول

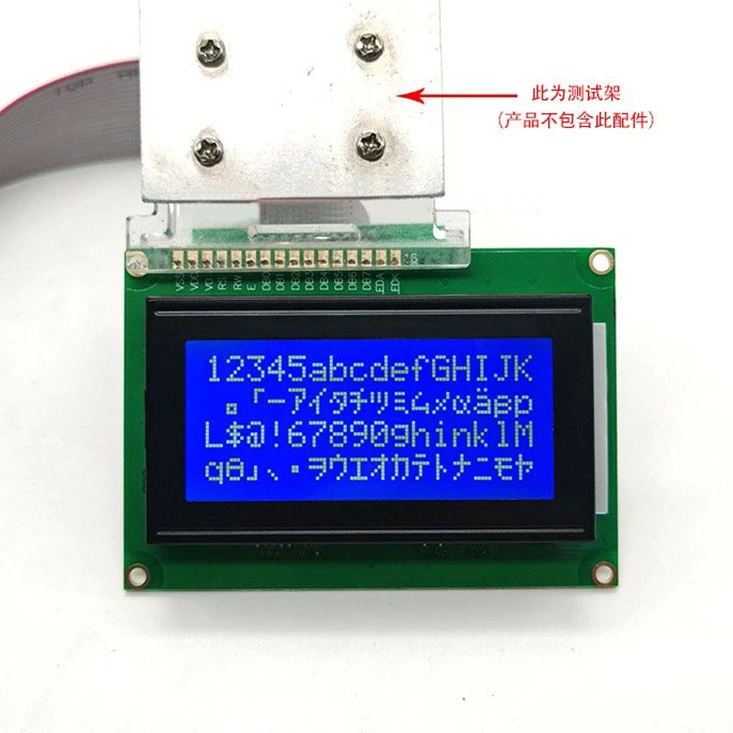

ماژول LCD 1604 یک ماژول نمایشگر LCD بسیار یکپارچه است که معمولاً در دستگاه هایی که نیاز به نمایش کاراکترها و اطلاعات بیشتری دارند استفاده می شود.
2.مشخصات محصول
یکپارچگی بالا:صفحه نمایش، مدار درایو و منطق کنترل را پوشش می دهد و فرآیند تولید را ساده می کند. ، طراحی و چیدمان
منطقه نمایش بزرگ:ساختار نمایشی 16 کاراکتری × 4 خط، اطلاعات نمایشگر غنی، مناسب برای نمایش مقادیر زیادی متن و داده را ارائه می دهد.
دید خوب:جلوه های نمایش واضح و طیف وسیعی از زوایای دید را ارائه می دهد.

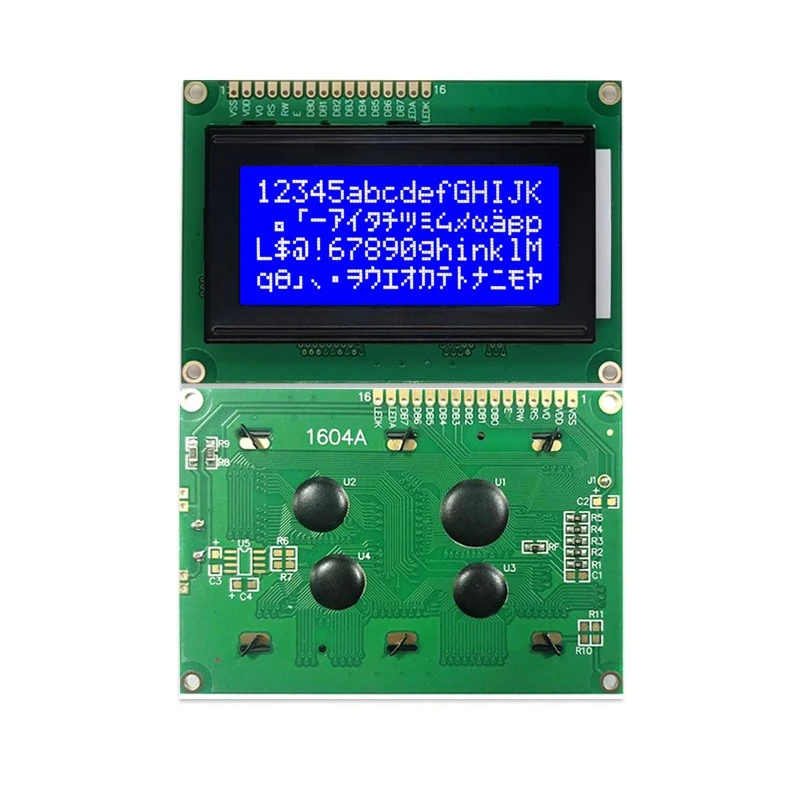

ثبات و قابلیت اطمینان:استفاده از فناوری بسته بندی COB، کاهش تعداد نقاط اتصال روی برد مدار، بهبود توانایی ضد تداخل ماژول و پایداری طولانی مدت.
با این حال، اندازه نسبتا بزرگ است و برای دستگاه های کوچک با فضای محدود مناسب نیست. همچنین نمی تواند تبدیل گرافیکی را کامل کند. هزینه بالا است، به خصوص برای برنامه هایی که به کیفیت و پایداری صفحه نمایش بالایی نیاز دارند.
صفحه نمایش LCD 1604COB به طور گسترده در ماشین حساب ها، پانل های کنترل صنعتی، ابزار، دستگاه های خانه هوشمند و سایر زمینه ها استفاده می شود. جلوه نمایش آن واضح و مناسب برای نمایش ساده دیجیتال، متن و اطلاعات دیگر است.
کنترل صنعتی:مانند صفحه نمایش ابزارهای مختلف و تجهیزات اتوماسیون.
تجهیزات ارتباطی:مانند پایانه های نمایش اطلاعات، تجهیزات تست ارتباطی.
لوازم الکترونیکی مصرفی:مانند دستگاه های POS، دستگاه های فروش خودکار و سایر محصولاتی که نیاز به نمایش حجم زیادی از اطلاعات دارند.
4. فرآیند تولید
جریان فرآیند ساخت صفحه نمایش 1604 شامل موارد زیر است:
آماده سازی پنل LCD:زیرلایه شیشه LCD را آماده کرده و آن را با مواد کریستال مایع و الکترودها بپوشانید.
بسته بندی COB:پنل LCD، آی سی درایور و منطق کنترل را روی برد مدار چاپی ادغام کرده و آن را از طریق جوشکاری و سایر فرآیندها تعمیر کنید.
مونتاژ نور پس زمینه:منبع نور پس زمینه را اضافه کنید، معمولاً نور پس زمینه LED را برای ارائه روشنایی و یکنواختی کافی.
تست و رفع اشکال:تست عملکرد و بازرسی کیفیت ماژول های تمام شده برای اطمینان از مطابقت تمام پارامترها با مشخصات.
بسته بندی:ماژول های واجد شرایط را بسته بندی کنید و آنها را برای ارسال به مشتریان یا ادغام در محصول نهایی آماده کنید.
5. پارامتر محصول (مشخصات)
|

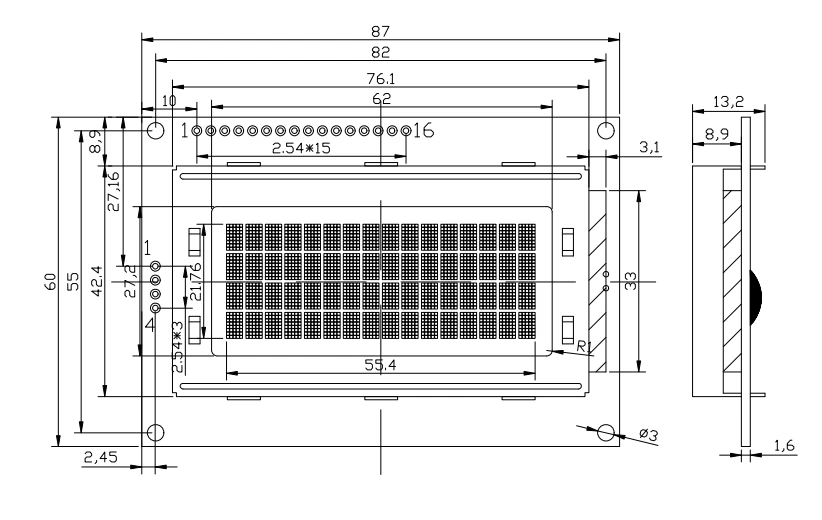

اندازه ماژول: 87X60X13.2 میلی متر |
مساحت نمای نمایشگر: 62X27.2mm |
|
نوع LCD: STN/POSITIVE/TRANSFLECTIVE |
زاویه دید: ساعت 6 |
|
IC درایور: SPLC780D یا معادل آن |
نوع درایور نور پس زمینه: Power/3.3V/5.0VHITE |
|
مدار DC به DC: Build-In |
وزن: TBD |
|
پین |
سمبل |
رابط IIC سریال |
|
|
|
1 |
در مقابل |
پین |
سمبل |
|
|
2 |
Vdd |
1 |
در مقابل |
|
|
3 |
Vo |
2 |
Vdd |
|
|
4 |
تومان |
3 |
SDA |
|
|
5 |
R/W |
4 |
SCK |
|
|
6 |
E |
|||
|
7 |
DB٪7b٪7b0٪7d٪7d |
|||
|
8 |
دسی بی 1 |
|||
|
9 |
دسی بی 2 |
|||
|
10 |
DB3 |
|||
|
11 |
DB4 |
|||
|
12 |
DB5 |
|||
|
13 |
دسی بی 6 |
|||
|
14 |
DB7 |
|||
|
15 |
A |
|||
|
16 |
K |
|||
