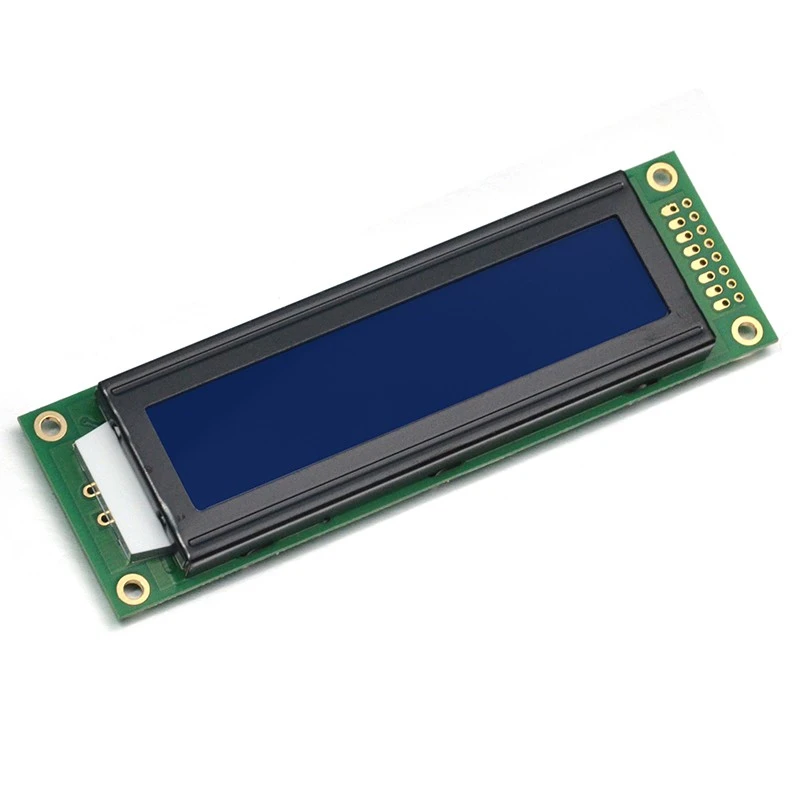

ماژول LCD نمایشگر LCD 20x2 یک ماژول نمایشگر کریستال مایع رایج است که معمولاً به عنوان یک دستگاه نمایشگر در محصولات الکترونیکی استفاده می شود.
1. معرفی محصول
"2002" در نام خود به وضوح پیکسل آن 20 ستون × 2 ردیف اشاره دارد. 2002A LCM معمولاً در محصولات الکترونیکی مصرفی مختلف و سیستم‌های تعبیه‌شده مانند نمایشگرهای فشار خون الکترونیکی، دماسنج‌ها، ساعت‌های الکترونیکی و غیره استفاده می‌شود و به دلیل سادگی، قابلیت اطمینان و هزینه متوسط آن محبوبیت دارد.
2.ویژگی محصول
کنترل آسان:معمولاً از طریق یک رابط سریال یا موازی ساده کنترل می شود.
2 ردیف و 20 ستون از کاراکترها، مختصر و واضح. 20 ستون کاراکتر در هر سطر، قادر به نمایش متن و آیکون های ساده.
با استفاده از فناوری LCD، جلوه نمایش واضح است. آسان برای خواندن
مصرف برق کم، عمر طولانی؛ مصرف کم انرژی، صرفه جویی در انرژی و حفاظت از محیط زیست؛ پایداری بالا؛
اندازه جمع و جور، مناسب برای استفاده در فضای محدود.
اندازه متوسط، مناسب برای انواع دستگاه ها. محتوای نمایش محدود
برای نمایش گرافیک های پیچیده یا انیمیشن مناسب نیست.
کنتراست و زاویه دید محدود.
2002 LCD DISPLAYS معمولاً از طریق یک کنترلر به برد کنترل اصلی متصل می شود تا داده ها را برای نمایش دریافت کند. کاربران می توانند محتوا و سبک نمایش را از طریق برنامه نویسی کنترل کنند تا نیازهای مختلف را برآورده کنند.
اتصال برق:سیگنال های برق و کنترل را وصل کنید.
رابط کنترل:در صورت نیاز رابط سریال یا موازی را انتخاب کنید و محتوای نمایشی را از طریق سیگنال های کنترلی ارسال کنید.
کنترل نرم افزار:برنامه های کنترلی را از طریق میکروکنترلرها یا میکروکامپیوترهای تک تراشه بنویسید تا محتوای نمایشگر و به روز رسانی ها را مدیریت کنید.
4. برنامه محصول
ابزارهای الکترونیکی:مانند فشارسنج الکترونیکی، دماسنج و غیره.
لوازم الکترونیکی مصرفی:مانند ساعت های الکترونیکی، تایمر و غیره.
کنترل صنعتی:به عنوان یک دستگاه نمایشگر پانل کنترل
سیستم های تعبیه شده:مورد استفاده در انواع تابلوهای کنترل صنعتی تعبیه شده؛ ماشین های فروش خودکار؛ پانل های کنترل خانه هوشمند؛ تجهیزات پزشکی و غیره
اجتناب از محیط های طولانی مدت با دمای بالا؛
جلوگیری از رطوبت و فشار؛
اجتناب از لرزش شدید؛
کابل های برق و دیتا را به درستی وصل کنید.
6. پارامتر محصول (مشخصات)
|
اندازه ماژول: 116X36X 13.4/10.9) میلی متر |
مساحت نمای نمایشگر: 83X18.4mm |
|
نوع LCD: STN/POSITIVE/TRANSFLECTIVE |
زاویه دید: ساعت 6 |
|
IC درایور: SPLC780D یا معادل آن |
نوع درایور نور پس زمینه: Power/3.3V/5.0VHITE |
|
مدار DC به DC: Build-In |
وزن: TBD |
|
پین |
نماد |
|
|
1 |
در مقابل |
|
|
2 |
وید |
|
|
3 |
Vo |
|
|
4 |
تومان |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB٪7b٪7b0٪7d٪7d |
|
|
8 |
دسی بی 1 |
|
|
9 |
دسی بی 2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
دسی بی 6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
