آیا نمایشگرهای کاراکتر LCD تحت تأثیر تداخل الکترومغناطیسی قرار می گیرند؟

تداخل الکترومغناطیسی (EMI) پدیده ای است که می تواند تأثیرات گسترده ای بر دستگاه های الکترونیکی مختلف داشته باشد. به عنوان تامین کننده نمایشگرهای کاراکتر LCD، اغلب از من پرسیده شده است که آیا محصولات ما تحت تأثیر EMI هستند یا خیر. در این وبلاگ، من به رابطه بین نمایشگرهای کاراکتر LCD و تداخل الکترومغناطیسی، کاوش در علم پشت آن، اثرات بالقوه و اقداماتی که برای کاهش این مسائل انجام می دهیم، می پردازم.

درک تداخل الکترومغناطیسی

تداخل الکترومغناطیسی به اختلالی اطلاق می شود که وقتی میدان الکترومغناطیسی بر مدار الکتریکی تأثیر می گذارد، رخ می دهد. این تداخل می تواند توسط منابع مختلفی از جمله انتشار فرکانس رادیویی (RF) از دستگاه های الکترونیکی مجاور، خطوط برق و حتی پدیده های طبیعی مانند رعد و برق ایجاد شود. EMI می تواند به اشکال مختلف ظاهر شود، مانند تداخل فرکانس رادیویی (RFI)، که معمولاً در محدوده فرکانس رادیویی رخ می دهد، و مسائل مربوط به سازگاری الکترومغناطیسی (EMC)، که شامل توانایی یک دستگاه الکترونیکی برای عملکرد صحیح در محیط الکترومغناطیسی خود بدون ایجاد تداخل در دستگاه های دیگر است.

نحوه عملکرد نمایشگرهای کاراکتر LCD

قبل از اینکه در مورد اینکه چگونه EMI بر نمایشگرهای کاراکتر LCD تأثیر می گذارد بحث کنیم، مهم است که بدانیم این نمایشگرها چگونه کار می کنند. نمایشگرهای کاراکتر LCD از کریستال های مایع برای کنترل عبور نور استفاده می کنند. هنگامی که یک جریان الکتریکی به کریستال های مایع اعمال می شود، جهت خود را تغییر می دهند، که به نوبه خود بر مقدار نوری که می تواند عبور کند تأثیر می گذارد. این ویژگی برای ایجاد کاراکترها و نمادها در صفحه نمایش استفاده می شود.

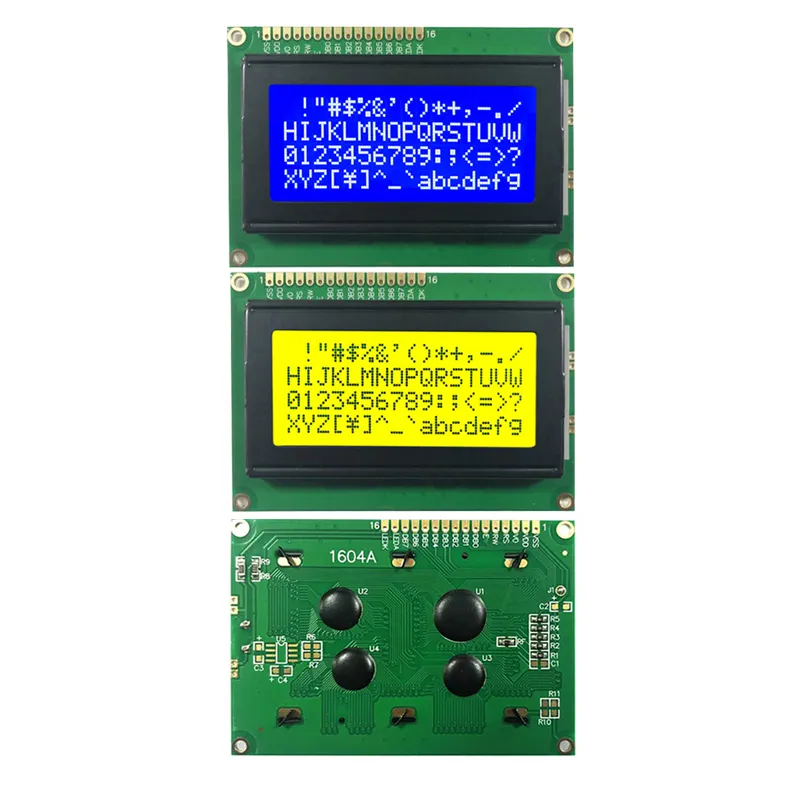

صفحه نمایش از یک سری قسمت یا نقطه تشکیل شده است که می توان آنها را به صورت جداگانه کنترل کرد. به عنوان مثال، یک صفحه نمایش ال سی دی معمولی 16 x 4 [/lcd-modules/lcd-character-displays/16-4-lcd-character-display.html] دارای 16 کاراکتر در هر خط و 4 خط است که به آن امکان می دهد در مجموع 64 کاراکتر را به طور همزمان نمایش دهد. هر کاراکتر از الگوی مشخصی از بخش ها یا نقطه ها تشکیل شده است و با کنترل ولتاژ اعمال شده به این عناصر می توانیم حروف، اعداد و نمادهای مختلفی ایجاد کنیم.

آیا نمایشگرهای کاراکتر LCD تحت تأثیر EMI هستند؟

پاسخ کوتاه این است که بله، نمایشگرهای کاراکتر LCD می توانند تحت تأثیر تداخل الکترومغناطیسی قرار گیرند. قطعات الکترونیکی داخل نمایشگر، مانند تراشه های درایور و سیم کشی، به میدان های الکترومغناطیسی خارجی حساس هستند. هنگامی که این قطعات در معرض EMI قوی قرار می گیرند، ممکن است دچار اختلال شوند که منجر به مشکلات مختلفی در صفحه نمایش شود.

یکی از رایج ترین اثرات EMI بر روی نمایشگرهای کاراکتر LCD، مصنوعات نمایشگر است. اینها می تواند شامل سوسو زدن، شبح، یا ظاهر شدن کاراکترها یا نمادهای تصادفی روی صفحه باشد. سوسو زدن زمانی اتفاق می‌افتد که تداخل الکترومغناطیسی عملکرد طبیعی کریستال‌های مایع را مختل می‌کند و باعث می‌شود آنها به سرعت حالت خود را تغییر دهند. از سوی دیگر، Ghosting زمانی اتفاق می‌افتد که تداخل بر توانایی نمایشگر برای تازه‌سازی مناسب تأثیر بگذارد و تصاویر ضعیفی از شخصیت‌های قبلی را پشت سر بگذارد.

در موارد شدیدتر، EMI می تواند باعث از کار افتادن کامل نمایشگر شود. تراشه های درایور ممکن است به درستی کار نکنند و در نتیجه نمایشگر اصلاً کاراکتری را نشان ندهد یا تصویری کاملاً درهم نشان دهد. این می تواند یک مشکل مهم باشد، به خصوص در برنامه هایی که از صفحه نمایش برای اطلاعات حیاتی استفاده می شود، مانند سیستم های کنترل صنعتی یا دستگاه های پزشکی.

عوامل موثر بر حساسیت نمایشگرهای کاراکتر LCD به EMI

عوامل متعددی می توانند بر میزان حساسیت نمایشگر کاراکتر LCD به تداخل الکترومغناطیسی تأثیر بگذارند.

طراحی نمایشگر

طراحی نمایشگر نقش مهمی در حساسیت EMI آن دارد. نمایشگرهایی که دارای محافظ یا زمین ضعیف هستند بیشتر تحت تأثیر EMI قرار می گیرند. به عنوان مثال، اگر محفظه نمایشگر محافظت کافی در برابر میدان های الکترومغناطیسی ایجاد نکند، تداخل خارجی می تواند به راحتی به اجزای داخلی نفوذ کرده و تأثیر بگذارد.

محیط عملیاتی

محیطی که نمایشگر در آن استفاده می شود نیز مهم است. نمایشگرهای مورد استفاده در تنظیمات صنعتی، جایی که بسیاری از دستگاه های الکترونیکی و تجهیزات پرقدرت وجود دارد، بیشتر در معرض EMI قوی قرار می گیرند. به طور مشابه، نمایشگرها در نزدیکی خطوط برق یا در مناطقی با انتشار فرکانس رادیویی بالا در معرض خطر بیشتری هستند.

اندازه و وضوح نمایشگر

نمایشگرهای بزرگتر با رزولوشن بالاتر نسبت به EMI مستعدتر هستند. این به این دلیل است که آنها دارای قطعات الکترونیکی بیشتر و مقدار سیم کشی بیشتری هستند که فرصت های بیشتری را برای تداخل الکترومغناطیسی برای تأثیرگذاری بر نمایشگر فراهم می کند. به عنوان مثال، یک صفحه نمایش lcd 16 x 4 ممکن است آسیب پذیرتر از یک نمایشگر LCD 0802 کوچکتر [/lcd-modules/lcd-character-displays/0802-lcd-display.html] باشد.

کاهش اثرات EMI بر روی نمایشگرهای کاراکتر LCD

ما به عنوان تامین کننده نمایشگرهای کاراکتر LCD، اقدامات متعددی را برای کاهش تأثیر تداخل الکترومغناطیسی بر روی محصولات خود انجام می دهیم.

محافظ

ما در طراحی و ساخت نمایشگرهای خود از مواد محافظ با کیفیت بالا استفاده می کنیم. محافظ به جلوگیری از رسیدن میدان های الکترومغناطیسی خارجی به اجزای داخلی نمایشگر کمک می کند. این می تواند شامل محفظه های فلزی یا پوشش های رسانا باشد که به عنوان قفس فارادی عمل می کنند و از ورود EMI به نمایشگر جلوگیری می کنند.

زمین کردن

اتصال زمین مناسب برای کاهش EMI ضروری است. ما اطمینان می دهیم که همه نمایشگرهای ما با یک سیستم زمین قابل اعتماد طراحی شده اند. این کمک می کند تا هرگونه جریان الکتریکی ناخواسته ناشی از تداخل الکترومغناطیسی را از اجزای حساس نمایشگر منحرف کنید.

فیلتر کردن

ما همچنین مدارهای فیلتر را در نمایشگرهای خود قرار می دهیم. این مدارها برای حذف فرکانس های الکترومغناطیسی ناخواسته از خطوط منبع تغذیه و سیگنال طراحی شده اند. با فیلتر کردن تداخل، می‌توانیم عملکرد کلی و قابلیت اطمینان نمایشگر را بهبود ببخشیم.

برنامه های واقعی - جهان و ملاحظات EMI

در بسیاری از برنامه های کاربردی دنیای واقعی، اثرات EMI بر روی نمایشگرهای کاراکتر LCD می تواند عواقب جدی داشته باشد.

اتوماسیون صنعتی

در سیستم های اتوماسیون صنعتی از نمایشگرهای کاراکتر LCD برای نظارت و کنترل فرآیندهای مختلف استفاده می شود. هر گونه تداخل با نمایشگر می تواند منجر به خوانش یا سیگنال های کنترلی نادرست شود که می تواند منجر به آسیب دیدن تجهیزات یا توقف تولید شود. به عنوان مثال، در یک کارخانه تولیدی، نمایشگری که وضعیت یک ماشین را نشان می دهد ممکن است به دلیل EMI سوسو بزند یا اطلاعات نادرستی را نشان دهد که منجر به تصمیم گیری اشتباه اپراتورها می شود.

تجهیزات پزشکی

در زمینه پزشکی از نمایشگرهای کاراکتر LCD در دستگاه هایی مانند مانیتور بیمار و تجهیزات تشخیصی استفاده می شود. دقت این نمایشگرها برای ایمنی بیمار بسیار مهم است. مصنوعات نمایشی ناشی از EMI می تواند منجر به تفسیر نادرست علائم حیاتی یا نتایج آزمایش شود که می تواند عواقب تهدید کننده زندگی داشته باشد.

نتیجه گیری

در نتیجه، نمایشگرهای کاراکتر LCD می توانند تحت تأثیر تداخل الکترومغناطیسی قرار گیرند، اما با طراحی و مهندسی مناسب، می توانیم خطر را به میزان قابل توجهی کاهش دهیم. به عنوان یک تامین کننده، ما متعهد به ارائه نمایشگرهای با کیفیت بالا و مقاوم در برابر EMI هستیم. صفحه نمایش LCD 0802 ما [/LCD-modules/LCD-character-displays/0802-lcd-display-factory.html] و صفحه نمایش 16×4 lcd ما با تکنیک های محافظ، زمین و فیلتر پیشرفته طراحی شده اند تا از عملکرد قابل اعتماد در محیط های عملیاتی مختلف اطمینان حاصل کنند.

اگر در بازار نمایشگرهای کاراکتر LCD هستید و نگرانی در مورد تداخل الکترومغناطیسی دارید، خوشحال می شویم که در مورد نیازهای خاص شما صحبت کنیم. تیم کارشناسان ما می توانند اطلاعات دقیقی در مورد محصولات ما و نحوه رفع نیازهای شما از نظر مقاومت EMI در اختیار شما قرار دهند. چه بر روی یک پروژه صنعتی، یک دستگاه پزشکی یا هر برنامه کاربردی دیگری کار کنید، ما اینجا هستیم تا به شما کمک کنیم. برای شروع بحث خرید و یافتن راه حل مناسب نمایش کاراکتر LCD برای نیازهای خود با ما تماس بگیرید.

مراجع

• "مهندسی سازگاری الکترومغناطیسی" اثر هنری دبلیو اوت
• «نمایشگرهای کریستال مایع: طرح‌های آدرس‌دهی و جلوه‌های نوری الکتریکی» اثر ارنست کانتر و پیتر زینکه
